Kif Id-Dissipazzjoni tas-Sħana Taffettwa l-LEDs Għoli-Bleoż?
Mar 10, 2026
Id-dissipazzjoni tas-sħana LED saret fattur ewlieni li jaffettwa direttament il-prestazzjoni, it-tul tal-ħajja u l-affidabbiltà. Ġestjoni termali effettiva tiżgura li s-sħana eċċessiva titneħħa miċ-ċippa fil-ħin, u tevita telf ta 'effiċjenza u falliment prematur. Dan l-artikolu janalizza l-importanza tad-dissipazzjoni tas-sħana LED billi jeżamina l-impatt tat-temperatura fuq il-prestazzjoni tal-LED u l-metodi komuni użati għall-ġestjoni termali.
1.L-Impatt tat-Temperatura fuq il-Prestazzjoni tal-LED, it-tul tal-ħajja, u l-affidabbiltà
Il-lampi LED huma tipikament magħmulin minn ċipep LED, strutturi ta'-dissipazzjoni tas-sħana, drivers, u lentijiet ottiċi. Fost dawn il-komponenti, is-sistema ta 'ġestjoni termali għandha rwol kruċjali. Jekk is-sħana ġġenerata mill-LED ma tistax tinħela b'mod effettiv, it-temperatura operattiva taċ-ċippa titla ', li tista' tqassar b'mod sinifikanti l-ħajja tal-apparat tad-dawl kollu.
Ġestjoni Termali: Sfida Maġġuri għal LEDs ta'-Luminożità Għolja
Il-ġestjoni termali hija waħda mill-aktar kwistjonijiet kritiċi fl-applikazzjonijiet LED ta'-luminożità għolja.
Minħabba l-limitazzjonijiet tad-doping tat-tip p-f'materjali ta' III-nitrur, partikolarment is-solubilità limitata tal-aċċettaturi tal-Mg u l-enerġija ta' attivazzjoni relattivament għolja tat-toqob, is-sħana għandha tendenza li takkumula fir-reġjun tat-tip p- tal-apparat. Din is-sħana trid tivvjaġġa mill-istruttura kollha tal-apparat qabel ma tinħela mis-sink tas-sħana.
Fl-apparat LED, is-sħana hija prinċipalment trasferita permezz ta 'konduzzjoni termali u konvezzjoni. Madankollu, il-konduttività termali baxxa ta 'xi materjali sottostrat tista' żżid b'mod sinifikanti r-reżistenza termali tal-apparat, li twassal għal effett qawwi ta 'awto-tisħin. Din is-sħana eċċessiva jista' jkollha impatti negattivi severi fuq il-prestazzjoni tal-LED, l-istabbiltà, u l-affidabbiltà fit-tul-.
L-Impatt tas-Sħana fuq-LEDs ta' luminożità għolja
Minħabba li s-sħana hija kkonċentrata f'żona ta 'ċippa żgħira ħafna, żieda fit-temperatura taċ-ċippa tista' twassal għal distribuzzjoni irregolari tal-istress termali, effiċjenza luminuża mnaqqsa u effiċjenza ta 'eċitazzjoni tal-fosfru aktar baxxa. Meta t-temperatura taqbeż ċertu limitu, ir-rata ta 'falliment tal-apparat tiżdied b'mod esponenzjali.
Dejta statistika turi li għal kull żieda ta '2 gradi fit-temperatura tal-komponent, l-affidabbiltà tonqos b'madwar 10%. Meta LEDs multipli huma rranġati b'mod dens biex jiffurmaw sistema ta 'dawl abjad-, l-isfida tad-dissipazzjoni tas-sħana ssir saħansitra aktar severa. Għalhekk, ġestjoni termali effettiva saret prerekwiżit għall-applikazzjoni prattika ta 'LEDs ta'-luminożità għolja.
Ir-Relazzjoni Bejn id-Daqs taċ-Ċippa u d-Dissipazzjoni tas-Sħana
L-aktar mod dirett biex tiżdied il-luminożità ta 'wiri LED ta'-qawwa għolja huwa li tiżdied il-qawwa tad-dħul. Madankollu, biex tiġi evitata s-saturazzjoni fis-saff attiv, id-daqs tal-junction PN għandu jiżdied ukoll kif xieraq. Filwaqt li tiżdied il-qawwa tad-dħul tista 'ttejjeb il-luminożità, inevitabbilment tgħolli t-temperatura tal-junction, li mbagħad tnaqqas l-effiċjenza quantum.
Il-kapaċità li tiżdied il-qawwa ta 'apparat LED wieħed tiddependi ħafna fuq il-kapaċità tiegħu li tittrasferixxi s-sħana 'l bogħod mill-junction PN. Jekk il-materjal taċ-ċippa, l-istruttura tal-apparat, il-proċess tal-ippakkjar, id-densità tal-kurrent u l-kundizzjonijiet tad-dissipazzjoni tas-sħana jibqgħu l-istess, sempliċement iż-żieda tad-daqs taċ-ċippa xorta twassal għal żieda kontinwa fit-temperatura tal-junction fir-reġjun tal-junction.
2. Metodi ta 'Dissipazzjoni tas-Sħana LED Komuni
Biex tinżamm prestazzjoni stabbli u testendi l-ħajja ta '-LEDs ta' luminożità għolja, diversi soluzzjonijiet ta 'ġestjoni termali huma komunement użati fid-disinn tad-dawl LED.
Aluminju Heat Sink Fins

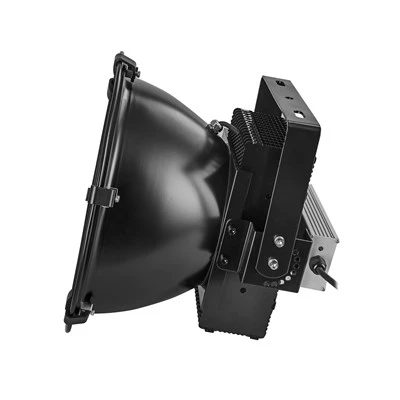

Dan huwa l-metodu ta 'dissipazzjoni tas-sħana l-aktar użat. Ix-xewk tas-sink tas-sħana tal-aluminju huma integrati fid-djar tal-lampa biex iżidu l-erja tal-wiċċ għad-dissipazzjoni tas-sħana, u jippermettu li s-sħana tiġi trasferita b'mod aktar effiċjenti għall-arja tal-madwar. Bħalid-dawl tal-bajja għolja li ġejdisinn:
Djar tal-plastik Termalment Konduttiv
Il-plastik termalment konduttiv jista 'jintuża bħala alternattiva għal-ligi tal-aluminju għall-istruttura tas-sink tas-sħana. Dan il-materjal joffri insulazzjoni elettrika filwaqt li jtejjeb il-prestazzjoni tar-radjazzjoni termali, u jgħin biex tinħela s-sħana b'mod aktar effettiv.
Trattament tar-Radjazzjoni tal-wiċċ
Il-wiċċ tad-djar tal-lampa jista 'jiġi ttrattat b'kisi ta' radjazzjoni termali. L-applikazzjoni ta' żebgħa speċjali ta'-dissipazzjoni tas-sħana tippermetti li s-sħana tiġi rilaxxata mill-wiċċ tal-lampa permezz tat-trasferiment tas-sħana radjattiva.
Disinn Ajrudinamiku
Billi tottimizza l-forma u l-istruttura tad-djar tal-lampa, il-fluss tal-arja jista 'jitjieb biex jippromwovi l-konvezzjoni naturali. Dan il-metodu jtejjeb id-dissipazzjoni tas-sħana bi prezz baxx ħafna u huwa użat ħafna fil-prodotti tad-dawl LED.
Fannijiet li jkessħu
Xi attrezzaturi tad-dawl jużaw fannijiet ta'-effiċjenza għolja,-ħajja twila ġewwa l-housing biex itejbu d-dissipazzjoni tas-sħana. Filwaqt li din is-soluzzjoni hija kost-effettiva u effiċjenti, teħtieġ manutenzjoni u ġeneralment mhix adattata għal dawl ta 'barra, għalhekk tintuża inqas komunement fl-attrezzaturi ta' barra.
Teknoloġija tal-Pajp tas-Sħana
Il-pajpijiet tas-sħana jittrasferixxu s-sħana miċ-ċippa LED għal xewk esterni tas-sink tas-sħana, u jtejbu b'mod sinifikanti l-effiċjenza tat-trasferiment tas-sħana. Dan id-disinn huwa komunement użat f'tagħmir tad-dawl kbir bħal dwal tat-toroq.
Teknoloġija tal-Bozza Likwida għad-Dissipazzjoni tas-Sħana LED
It-teknoloġija tal-ippakkjar tal-bozza likwidu timla l-bozza b'likwidu trasparenti b'konduttività termali għolja. Dan jippermetti li s-sħana tinħela mill-wiċċ li jarmi d-dawl- taċ-ċippa LED, li jagħmilha wieħed mill-ftit metodi li jgħaqqdu l-output tad-dawl u t-trasferiment tas-sħana mill-wiċċ taċ-ċippa.
Użu tal-Bażi tal-Lampa
F'bozoz LED tad-dar żgħar, ta' enerġija baxxa-, id-disinjaturi ħafna drabi jagħmlu użu mill-ispazju intern tal-bażi tal-lampa billi jqiegħdu parti jew kollha miċ-ċirkwiti tas-sewwieq li jiġġeneraw is-sħana- ġewwa fih. Dan jippermetti li l-bażi tal-lampa-bħal bażi tat-tip kamin-b'erja tal-wiċċ tal-metall relattivament kbira-biex tassisti fid-dissipazzjoni tas-sħana. Minħabba li l-bażi hija f'kuntatt mill-qrib ma 'l-elettrodi tal-metall tas-sokit u l-wajers tal-provvista tal-enerġija, porzjon tas-sħana tista' titmexxa 'l bogħod minn din l-istruttura.
Disinn ta 'Konduzzjoni Termali
L-iskop tas-sistema tad-dissipazzjoni tas-sħana tal-akkomodazzjoni tal-lampa huwa li tnaqqas it-temperatura operattiva taċ-ċippa LED. Madankollu, il-koeffiċjent ta 'espansjoni termali taċ-ċipep LED ivarja b'mod sinifikanti minn dak ta' materjali konduttivi tas-sħana tal-metall użati komunement. Bħala riżultat, iċ-ċipep LED ma jistgħux jiġu issaldjati direttament ma 'sinkijiet tas-sħana tal-metall, peress li l-istress termali ikkawżat minn varjazzjonijiet fit-temperatura jista' jagħmel ħsara liċ-ċippa.
Materjali ġodda taċ-ċeramika ta'-termali-konduttività għolja joffru soluzzjoni promettenti. Il-konduttività termali tagħhom hija qrib dik ta 'l-aluminju, u l-koeffiċjent ta' espansjoni termali tagħhom jista 'jiġi aġġustat biex jaqbel ma' dak taċ-ċipep LED. Dan jippermetti li l-konduzzjoni termali u d-dissipazzjoni tas-sħana jiġu integrati, inaqqas il-passi intermedji tat-trasferiment tas-sħana u jtejjeb l-effiċjenza termali ġenerali.
Materjali tal-PVC imtejba
Materjali tal-PVC modifikati bi proprjetajiet ta 'konduttività termali jistgħu jintużaw fi proċessi sekondarji ta' inkapsulament, li jgħinu fit-titjib tat-trasferiment tas-sħana u l-istabbiltà strutturali f'ċerti applikazzjonijiet tad-dawl LED.
Konklużjoni
Id-disinn ta 'ġestjoni termali ta' sistema LED ta '-luminożità għolja jiddetermina direttament l-effiċjenza luminuża, il-ħajja tas-servizz, u l-istabbiltà operattiva tagħha. Minn xewk tradizzjonali tas-sink tas-sħana tal-aluminju għal teknoloġiji aktar ġodda bħal plastiks termali konduttivi u tkessiħ tal-konvezzjoni likwidu, is-soluzzjonijiet tad-dissipazzjoni tas-sħana jkomplu jevolvu u jitjiebu.
Huwa biss billi jindirizzaw b'mod effettiv l-isfidi tad-dissipazzjoni tas-sħana LED li l-manifatturi jistgħu jirrealizzaw bis-sħiħ il-vantaġġi tat-teknoloġija LED, li jippermettu prestazzjoni tad-dawl stabbli, effiċjenti u affidabbli f'firxa wiesgħa ta 'applikazzjonijiet.
